Mode d'emploi

Dans les versions précédentes de TrendMiner, les résultats de recherche dans TrendHub pouvaient être analysés à un niveau agrégé en utilisant les options Refinements. Dans cette version, l'option Refinements a été remplacée par l'analyse des événements. L'analyse d'Événement offre deux options de visualisation : une vue en histogramme et un tracé en coordonnées parallèles.

Les deux modes de visualisation peuvent être utilisés pour fournir des informations ad hoc en évaluant comment les sélections d'une mesure se reflètent dans les autres. Cela vous permet de tester des hypothèses ou de trouver des causes profondes. Les sélections sont automatiquement appliquées à tous les modes de visualisation, ce qui vous permet de passer d'un graphique à l'autre en fonction de vos besoins.

Vous pouvez toujours appliquer des sélections à la liste des résultats de la recherche en cliquant sur Affiner. La liste des résultats de la recherche sera alors mise à jour en fonction des sélections appliquées, comme la fonctionnalité d'affinage.

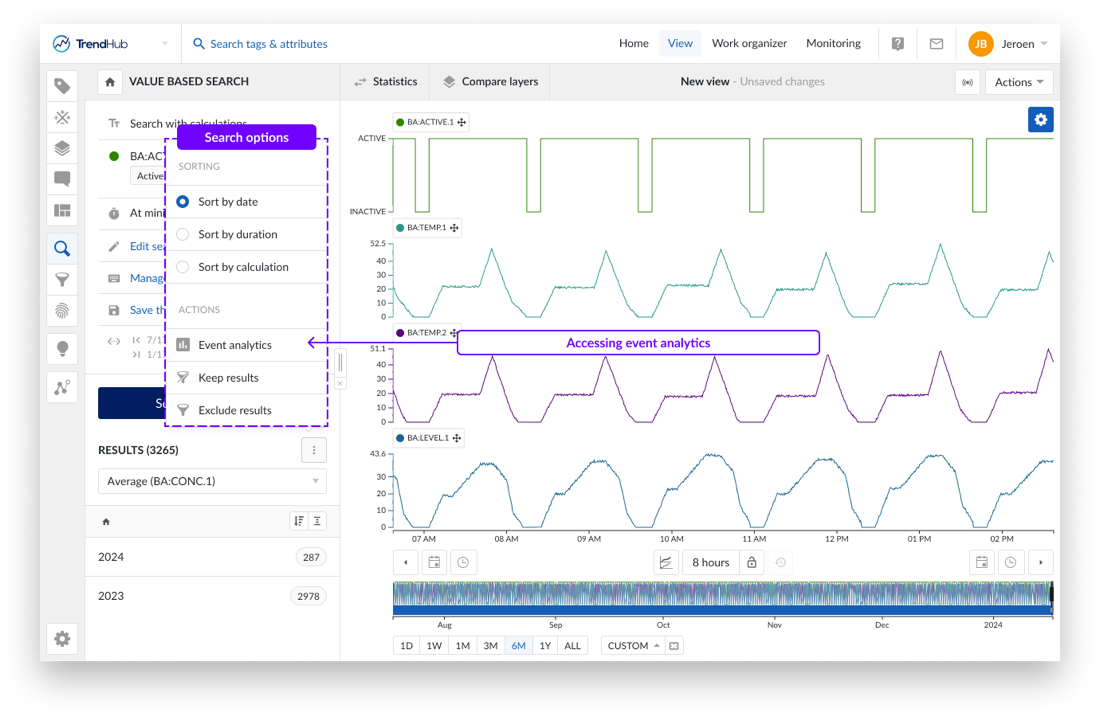

Accès au panneau d'analyse des événements

Le panneau d'analyse des événements est accessible via le menu d'options des résultats de la recherche.

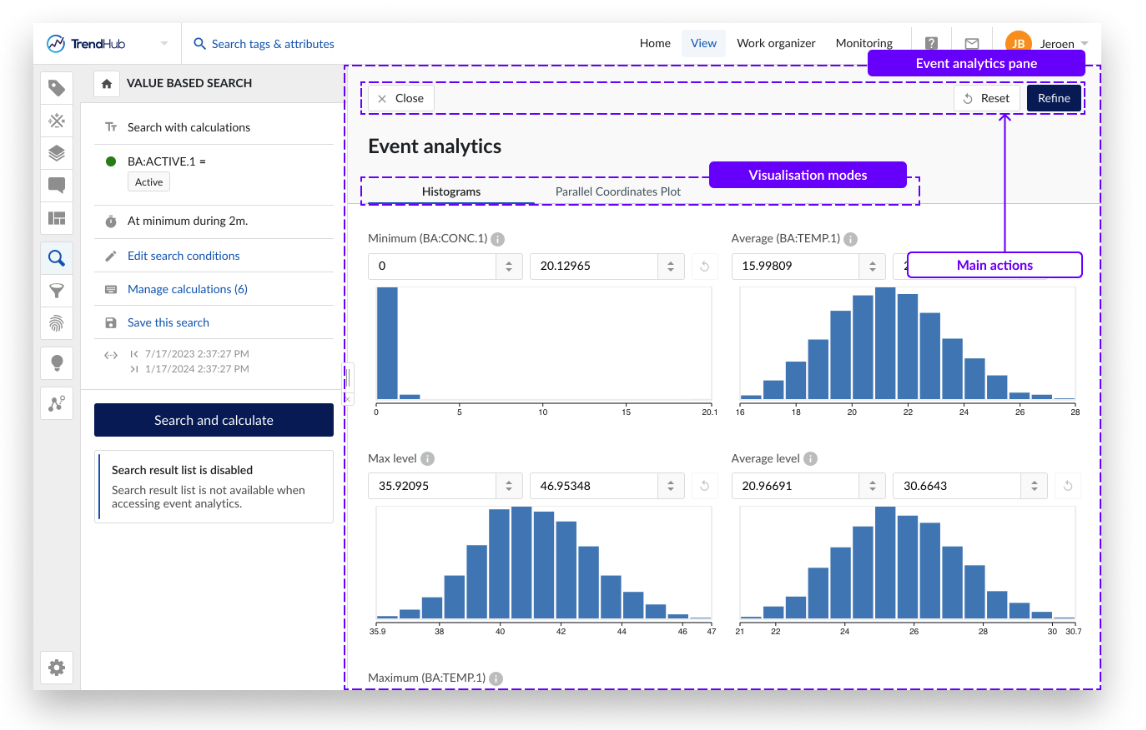

Par défaut, le panneau analytique s'ouvre sur l'onglet Histogrammes. L'onglet Histogrammes offre les mêmes fonctionnalités que la fonction d'affinage. L'espace disponible à l'écran a été optimisé pour permettre l'analyse de toutes les variables à la fois.

Passer au tracé des coordonnées parallèles

Un diagramme de coordonnées parallèles est une méthode graphique utilisée pour visualiser des données multivariées. Il peut être évalué à l'aide du sélecteur d'onglets dans le panneau d'analyse des événements.

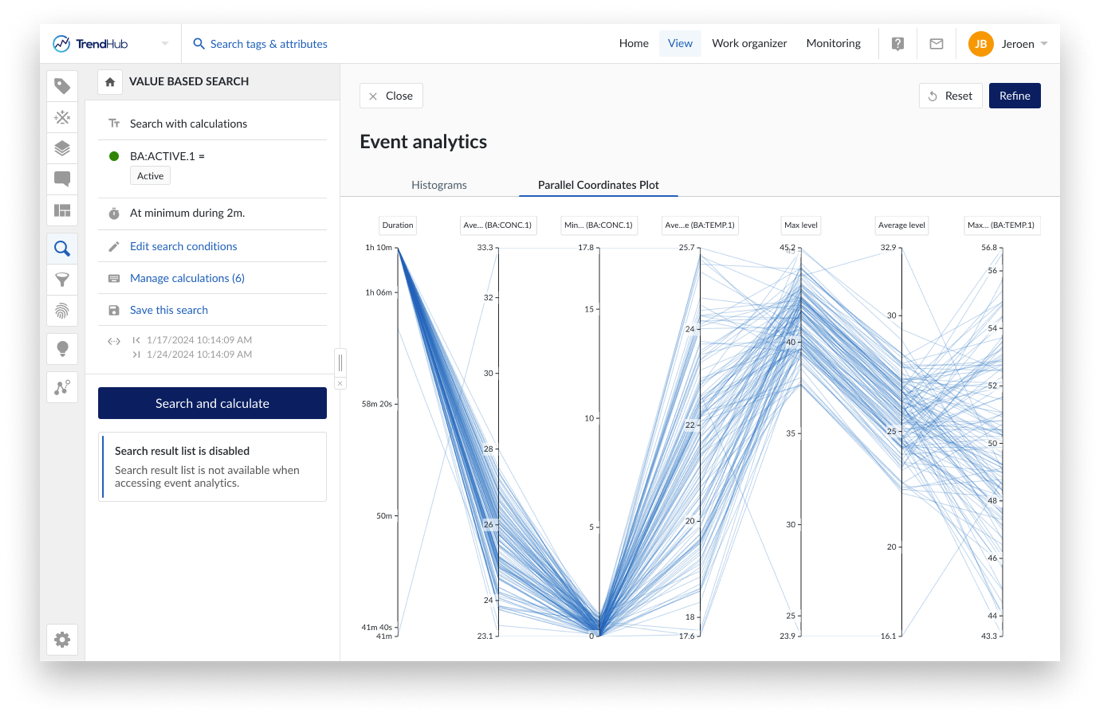

Contrairement à la visualisation par histogramme, le diagramme de coordonnées parallèles présente chaque résultat de recherche sous la forme d'une ligne continue. Il se compose d'axes parallèles, un pour chaque métrique (durée, score de similarité et calculs sur un Tag analogique ou discret), et de lignes reliant les différents axes.

Ce type de graphique est particulièrement utile pour comprendre les relations et les tendances au sein des résultats de la recherche. Recherchez des modèles tels que la convergence, la divergence ou le parallélisme des lignes. Ces schémas peuvent révéler des corrélations, des grappes ou des valeurs aberrantes dans vos données.

Un sous-ensemble de données peut être choisi en sélectionnant sur un axe (également appelé "brushing"). Les résultats restants sont visualisés en bleu. Des sélections peuvent être effectuées sur différents axes pour combiner différents critères.

Les sélections appliquées (ad hoc) seront transférées lorsque vous passerez d'un onglet à l'autre. Cela vous permet de sélectionner et d'analyser vos données de manière itérative en fonction du mode de visualisation le plus approprié à un moment donné.

Le bouton de réinitialisation situé dans l'en-tête du panneau d'analyse des événements réinitialise toutes les sélections appliquées sur les histogrammes et le diagramme de coordonnées parallèles.

Résultats du raffinage

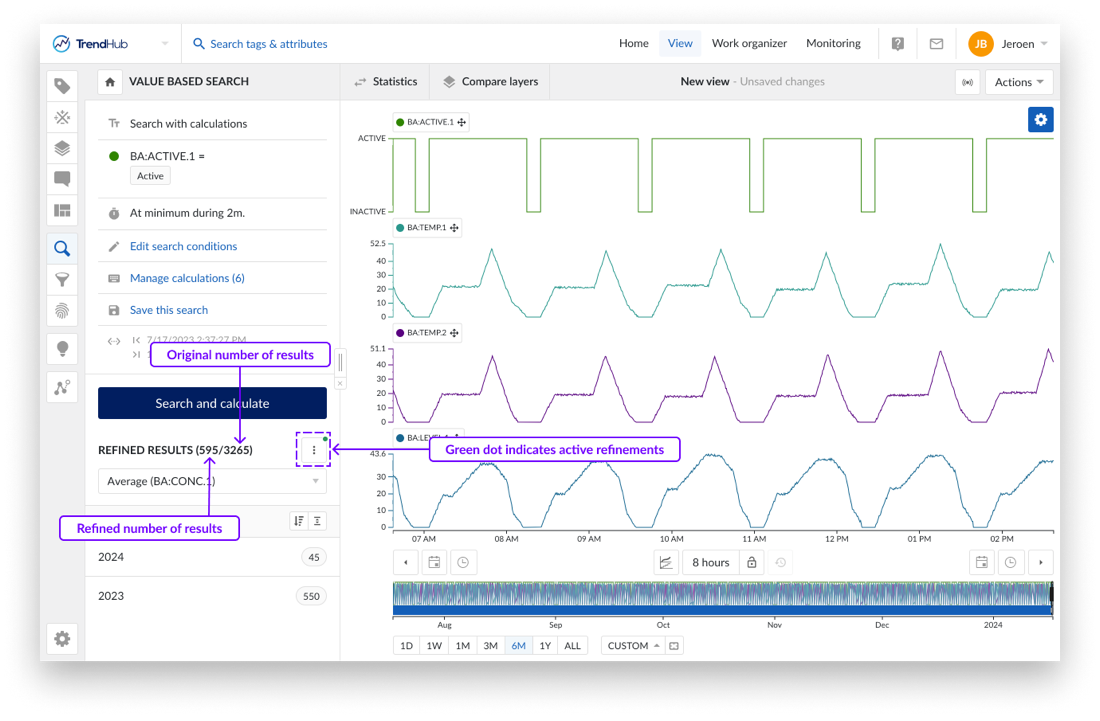

La visualisation de l'analyse des événements peut être utilisée pour une analyse ad hoc ou pour affiner la liste des résultats de la recherche. Cliquez sur Affiner dans le coin supérieur droit pour transférer les sélections ad hoc dans la liste des résultats de la recherche. L'en-tête de la liste des résultats de la recherche sera mis à jour pour indiquer à la fois le nombre de résultats affinés et le nombre total de résultats initiaux.

Lors de la réouverture du panneau d'analyse des événements, les sélections seront réappliquées en fonction des affinements actifs.

Connecteur Shift® d'Eschbach est la solution leader de gestion des procédés d'usine pour organiser les équipes et leurs tâches. Il contient une suite d'applications numériques pour le transfert de poste, la communication d'équipe, la gestion de la production et la conformité réglementaire.

Shiftconnector® facilite l'enregistrement d'événements tels que les alertes et les problèmes de qualité par équipes de travail. Ces événements sont utiles lors des enquêtes et pour corréler les données des capteurs lors de l'analyse.

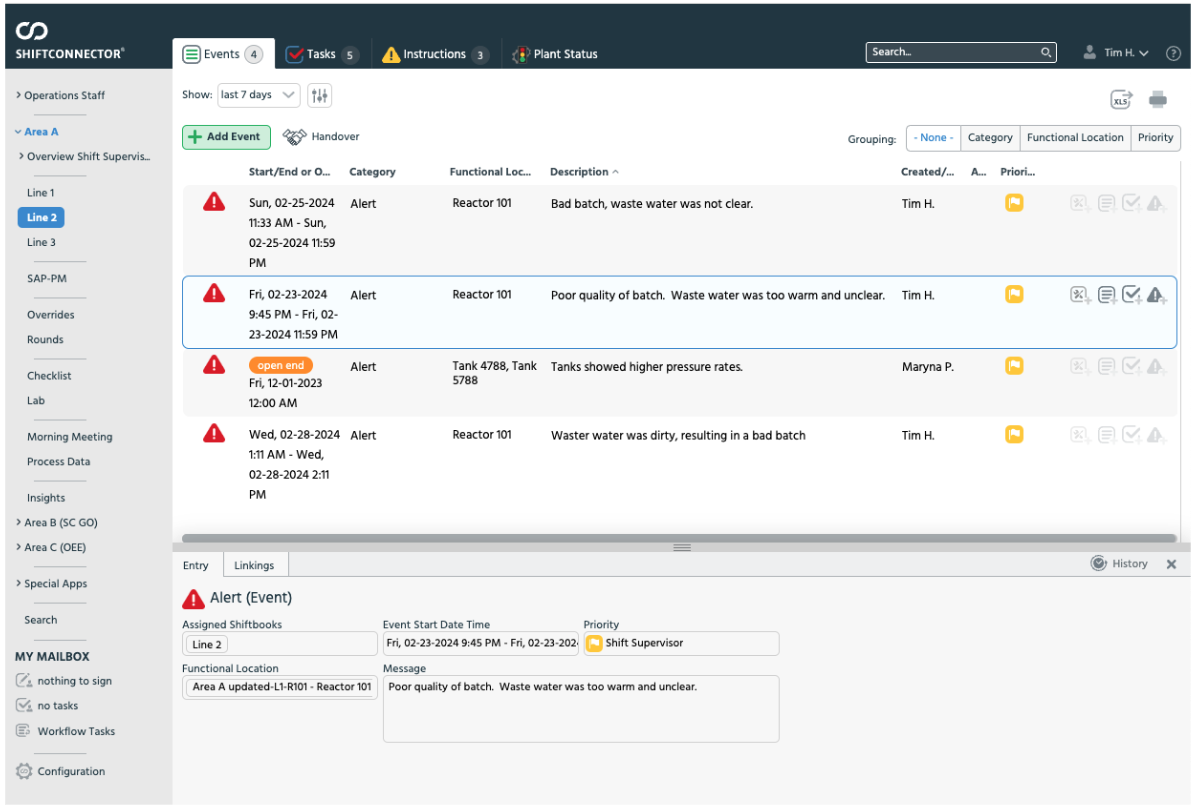

Shiftconnector® - Vue des événements

Grâce à l'intégration Plug 'n Play dans TrendMiner, les événements Shiftconnector® enregistrés sont intégrés et convertis en Context Items. Il n'est donc plus nécessaire de les recréer manuellement ou de naviguer simultanément sur deux plates-formes pendant l'analyse.

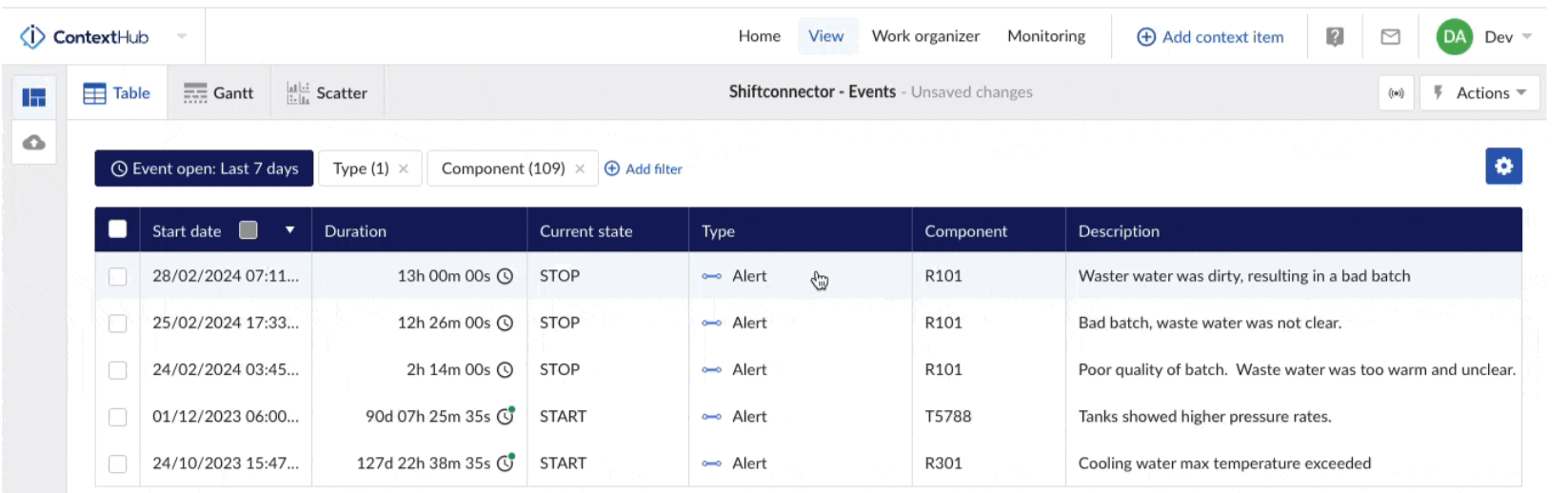

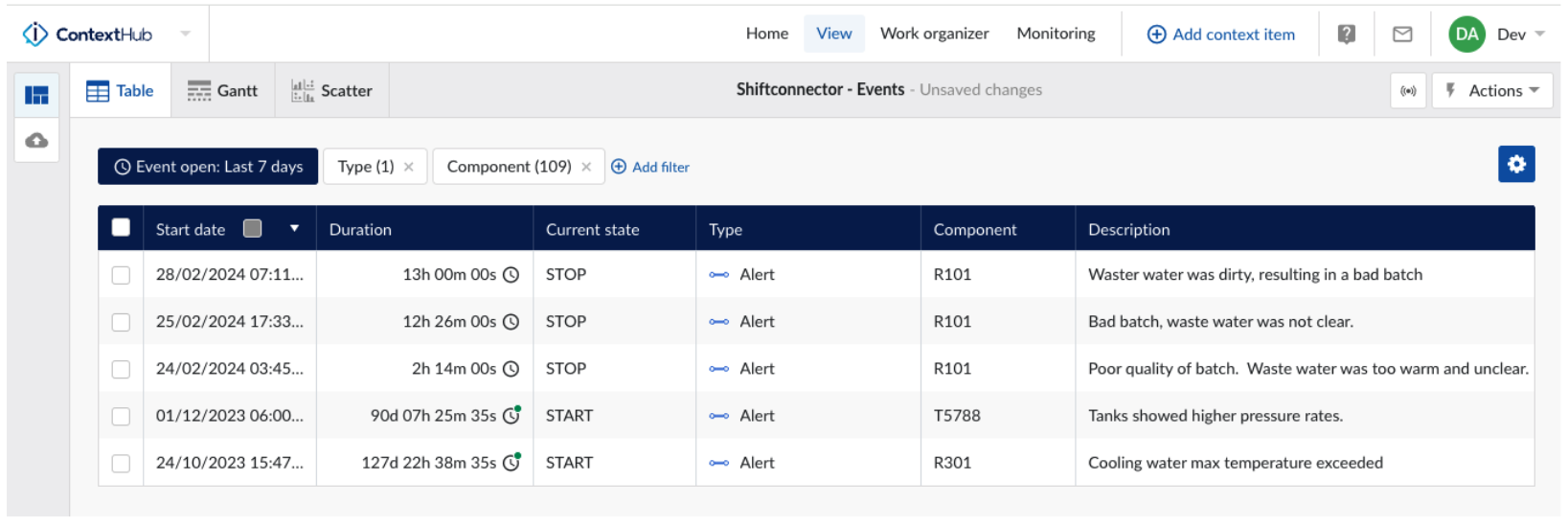

Événement Shiftconnector® en tant que Context item dans TrendMiner

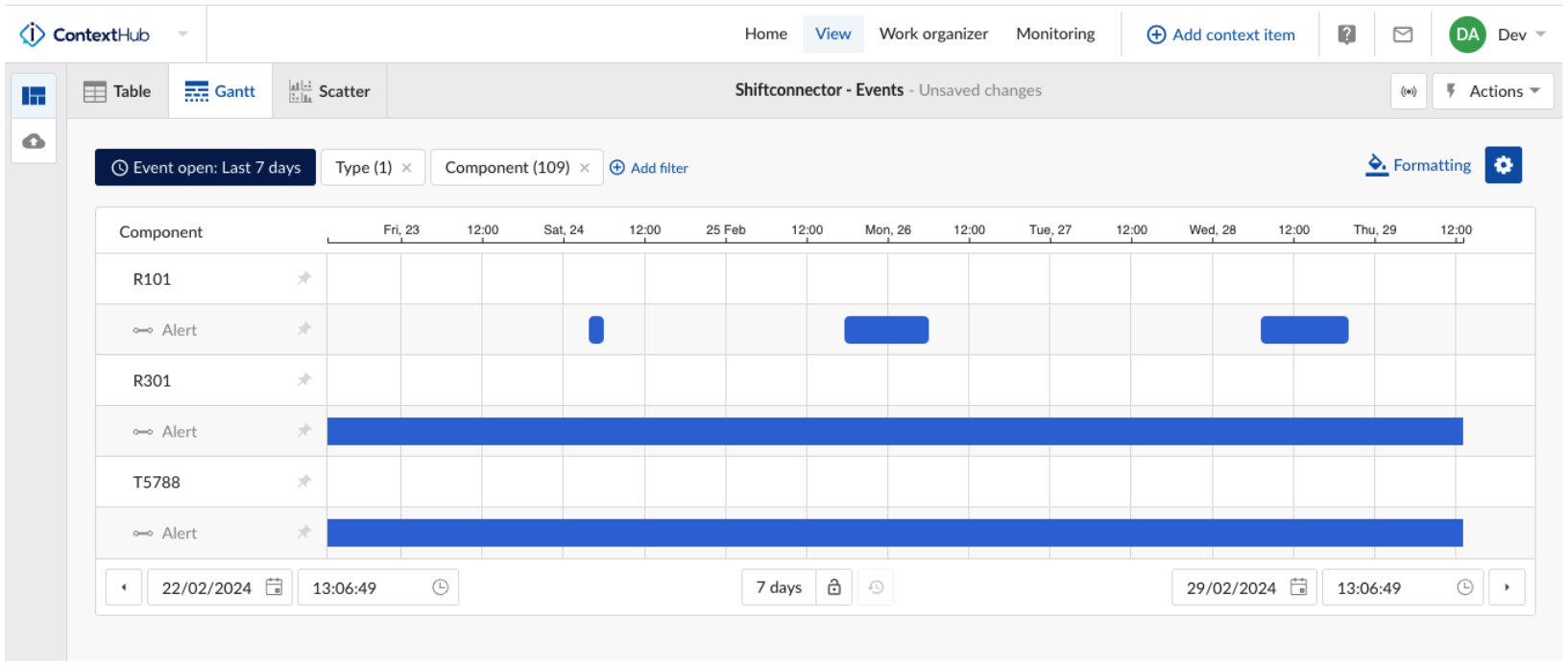

Événement Shiftconnector® en tant que Context item dans TrendMiner visualisé au format Gantt

À partir de la vue contextuelle, les événements peuvent être sélectionnés et facilement ouverts dans TrendHub pour étudier les données de séries temporelles liées à l'événement signalé.

Prise en charge des versions : TrendMiner prend en charge les versions de Shiftconnector® allant de 7.15 à 7.19.

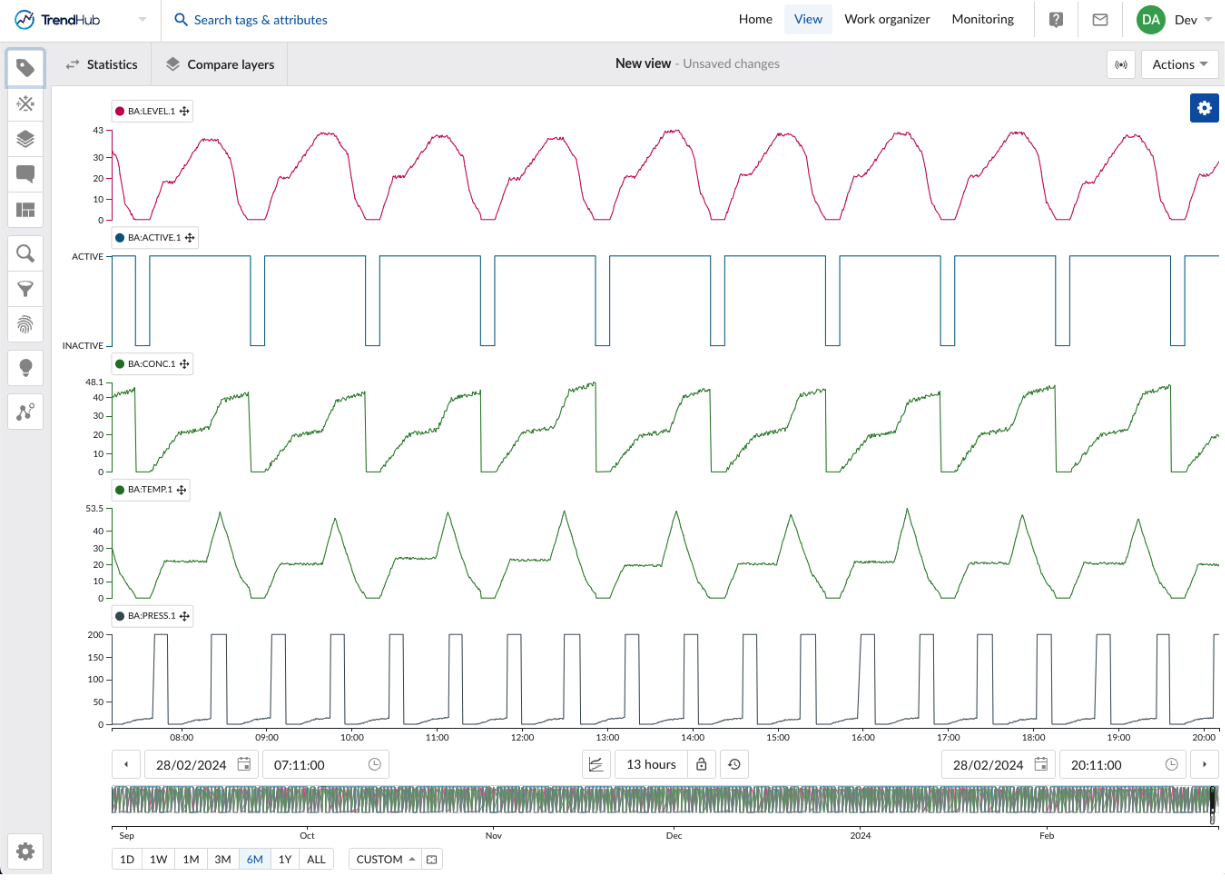

Dans la version 2024.R1.1, la fonctionnalité de calculs personnalisés sera mise à la disposition des utilisateurs experts sous licence. Cette option supplémentaire dans le Créateur des tags, vous permet de créer de nouveaux tags TrendMiner basés sur un script Python développé sur mesure. Cela vous permettra d'aller au-delà des capacités de manipulation de tags standard de TrendMiner, facilitant ainsi des cas d'utilisation supplémentaires. Une fois créées, ces tags peuvent être affichés et analysés comme n'importe quel autre tag dans TrendMiner.

Le flux de configuration d'un calcul personnalisé sera mis en place pour permettre des cycles d'itération faciles pendant le développement du script. Pour ce faire, un éditeur de code et un mode de prévisualisation dédiés seront mis à votre disposition.

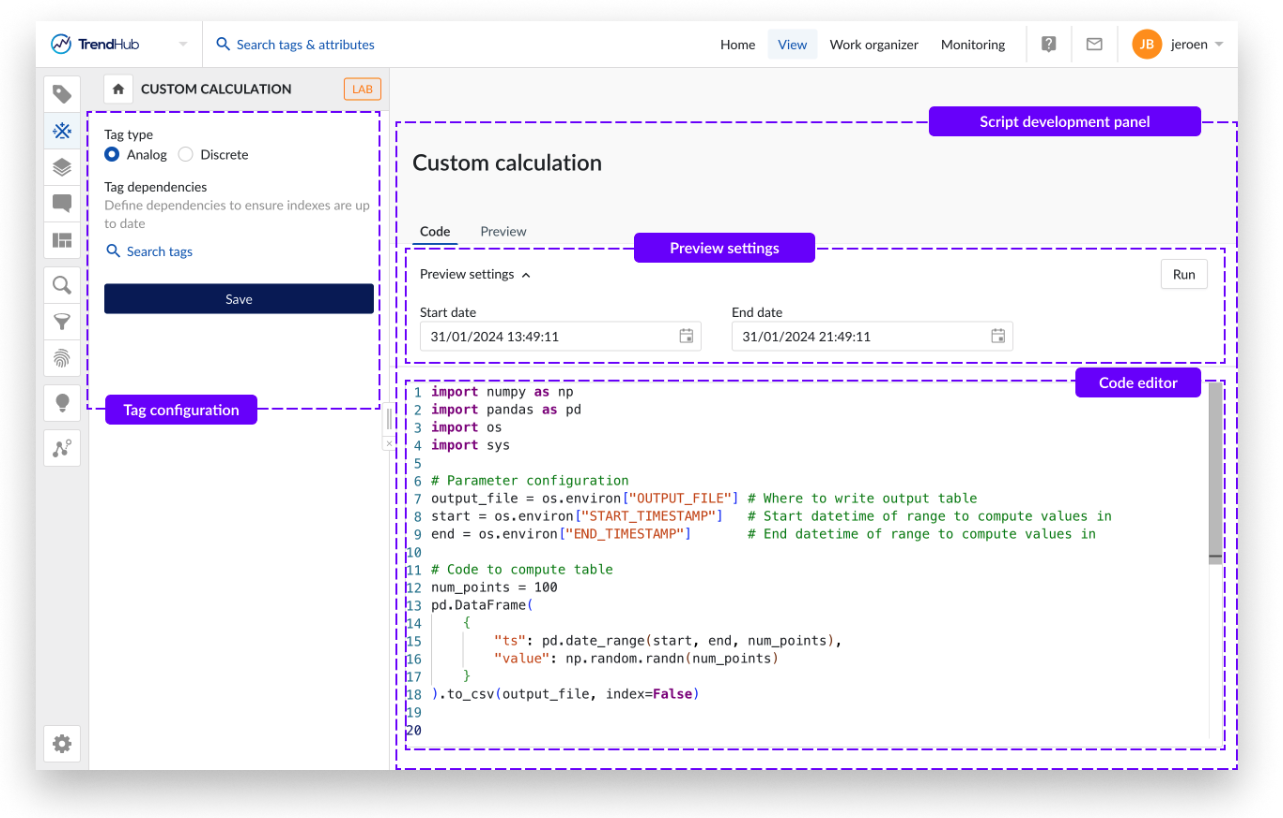

Votre script Python personnalisé peut être copié ou créé à partir de zéro dans l'éditeur de l'onglet "Code". Le bouton "run" sur le côté droit peut être utilisé pour exécuter le script actuel et ouvrira automatiquement l'onglet "preview".

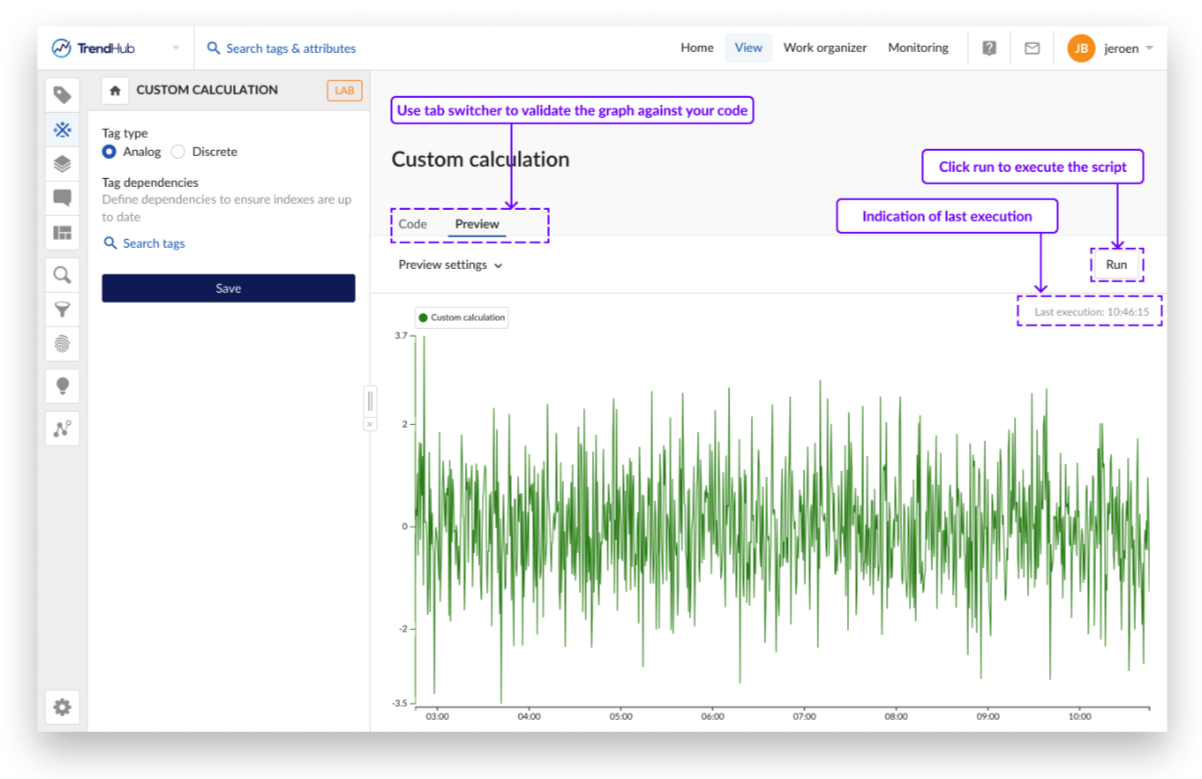

Vous pourrez basculer librement entre le code et l'onglet de prévisualisation pour apporter des modifications au script et tester la sortie sur une fenêtre de prévisualisation spécifique. Une fois que vous serez satisfait du résultat, vous pourrez sauvegarder le Tag, après quoi le Tag sera indexé comme n'importe quel autre Tag dans TrendMiner. Tous les utilisateurs de TrendMiner pourront utiliser ces tags dans leurs analyses ultérieures, à condition qu'ils aient accès aux tags historiens sous-jacents.
