Capture la valeur d'un Tag lors d'un Événement spécifique
Il est parfois intéressant de connaître la durée d'un événement spécifique et il est nécessaire d'afficher cette durée sous la forme d'un nouveau Tag dans le diagramme de focus.
Voici 4 façons d'afficher la durée d'un Événement sous la forme d'un nouveau Tag.
Créer un Formule de création de balises balise qui affiche les valeurs (profil) si l'événement d'intérêt (par exemple une phase) se produit dans une balise discrète/chaîne.
Formule :
if(a="PHASE2", VALUE, 0)
Cartographie variable :
a = Tag discret/ string (pas de décalage) ;
VALEUR = Tag analogique (pas de décalage)

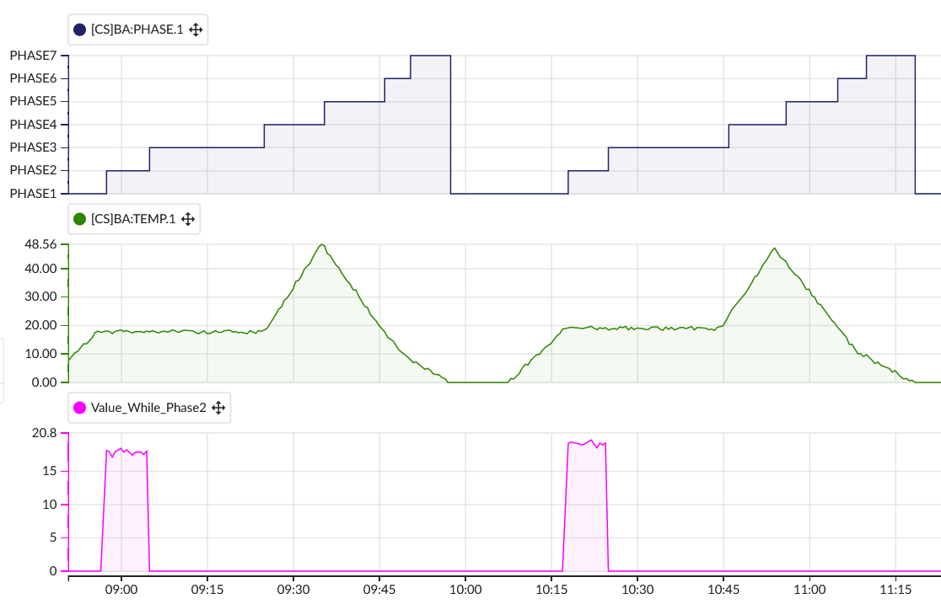

Dans l'exemple, le Tag obtenu montre le profil de température pendant la phase 2 d'un processus par lots.
Créer un Formule de création de balisesqui montre la valeur si l'événement qui vous intéresse (par exemple une transition) se produit.
Formule :
if(and(now = "PHASE2", before = "PHASE1"), VALUE, 0)
Cartographie variable :
now = discret/ string tag (pas de décalage)
avant = discret/ string tag (shift : 1s)
VALEUR = Tag analogique (pas de décalage)

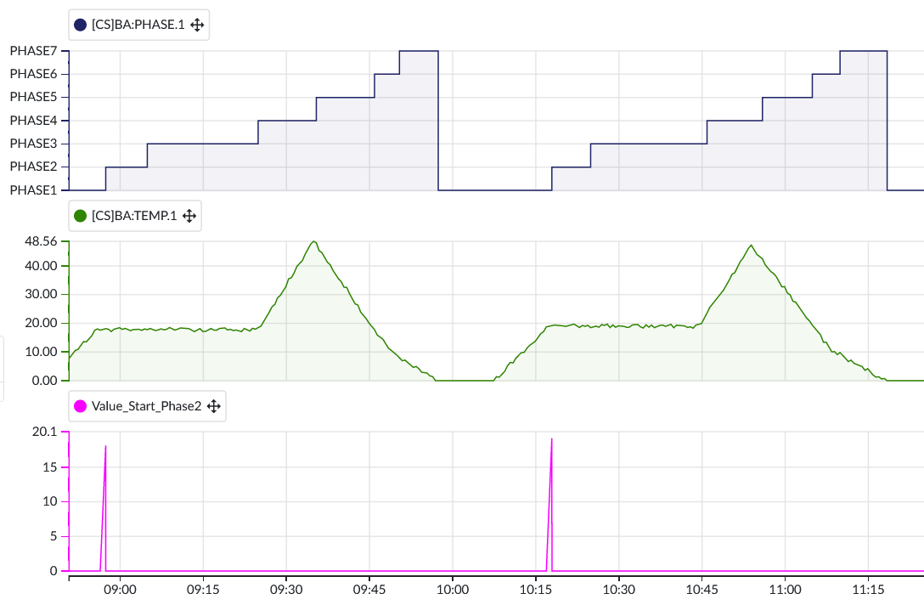

Dans l'exemple, le Tag résultant indique la température de départ de la phase 2 dans un processus discontinu. La condition de la fonction if est vraie si les données montrent une transition de PHASE1 (maintenant) à PHASE2 (avant).
Créer un Formule de création de balises qui montre les valeurs (profil) si l'événement d'intérêt (par exemple une phase) se produit dans une balise analogique.
Formule :
if(and(LEVEL>10, LEVEL<30), VALUE, 0)
Cartographie variable :
NIVEAU = tag de niveau analogique (pas de décalage) ;
VALEUR = Tag analogique (pas de décalage)
Dans l'exemple, le Tag obtenu montre le profil de température pendant la phase 2 d'un processus par lots.
Créer un Formule de création de balises qui montre la valeur si l'événement qui vous intéresse (par exemple une transition) se produit.
Formule :
if(and(LEVEL_now>10, LEVEL_before<10), VALUE, 0)
Cartographie variable :
LEVEL_now = Tag de niveau analogique (pas de décalage) ;
LEVEL_before = tag de niveau analogique (décalage : 1min)
VALEUR = Tag analogique (pas de décalage)

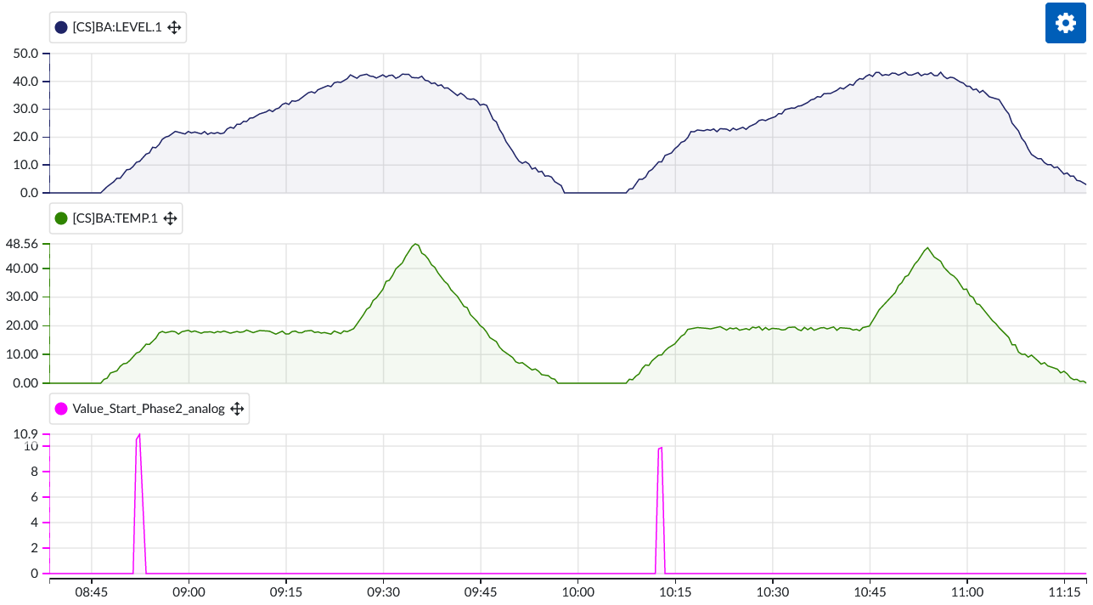

Dans l'exemple, le Tag résultant indique la température de départ de la phase 2 dans un processus discontinu. La condition de la fonction if est vraie si les données montrent une transition de PHASE1 (maintenant) à PHASE2 (avant).
